الدرج المتحرك المترو رايز - حل للنقل العام الثقيل على مدار الساعة

الدليل الشامل للسلالم المتحركة: التصميم والعمل ومعايير السلامة

أصبحت السلالم المتحركة جزءًا لا غنى عنه من البنية التحتية الحضرية الحديثة، حيث تحرك الملايين من الناس يوميًا في مراكز التسوق والمطارات ومحطات المترو والمباني العامة في جميع أنحاء العالم.هذا الدليل الشامل يستكشف التاريخ، المواصفات التقنية، وميزات السلامة، والتطورات المستقبلية لهذه السلالم المتحركة الرائعة.

التطور التاريخي للسلالم

يعود مفهوم الدرج المتحرك إلى عام 1892 عندما حصل جيسي رينو على براءة اختراع أول نموذج يعمل، والذي كان يطلق عليه في البداية "مصعد منحدر." أول وحدة تشغيلية تم تركيبها في " كوني آيلاند " في نيويورك في 16 ينايرفي عام 1893، نقل هذا النسخة البدائية الركاب على شريط نقل بزاوية 25 درجة على سبعة أقدام فقط، ومع ذلك حمل 75،000 راكب مثير للإعجاب خلال عرضه لمدة أسبوعين.

قام تشارلز سيبيرجر في وقت لاحق بتحسين التصميم مع خطوات أفقية ، ومدارات ، وألواح مشط ، بالتعاون مع شركة أوتيس المصعد لعرض "المصعد الهوائي" في معرض باريس عام 1900 ،حيث فازت بالجائزة الأولىكان اسم "Escalator" يجمع بين الكلمة اللاتينية "scala" (خطوات) و "مصعد" ، على الرغم من أنه فقد وضع العلامة التجارية بحلول عام 1950.وصلت التكنولوجيا إلى الصين في عام 1935 عندما قام متجر دا شين في شنغهاي بتثبيت اثنين من سلالم التنقل Otis للفرد الواحد.

المواصفات التقنية وطرق التصميم

السلالم المتحركة الحديثة هي أنظمة كهروميكانيكية متطورة مع متطلبات هندسية دقيقة.1994 يحدد EN الأبعاد الحرجة للمباني لتركيب الدرج المتحركتشمل الطول والعرض والارتفاع وزوايا الميل 5. تشمل المعلمات التقنية الرئيسية:

جدول مواصفات الدرج المتحرك القياسي

المكونات الميكانيكية والتشغيل

تتضمن الآلية الأساسية للسلسلة المتحركة سلسلتين متوازيتين تدور حول أربعة مجموعات من العجلات المتحركة ، مع خطوات متصلة بالسلسلة من خلال سلسلة من الألواح. يتكون النظام من:

1. نظام الخطوات: خطوات معدنية ذات تصاميم مفصلة تشكل سلالم أثناء الصعود / النزول وتتمسح في نقاط الدخول / الخروج. كل خطوة لديها مجموعتين من العجلات تعمل على مسارات منفصلة 10.

2. نظام القيادة: يعمل محرك كهربائي (عادة 100 حصان) على تشغيل جهاز القيادة الرئيسي في الجزء العلوي ، مما يحرك حلقات السلسلة. تصاميم بدون معدات تصبح أكثر شيوعاً 10.

3. القيود: الأحزمة المطاطية التي تتحرك بالتزامن مع الخطوات، تعمل بواسطة نفس آلية القيادة 10.

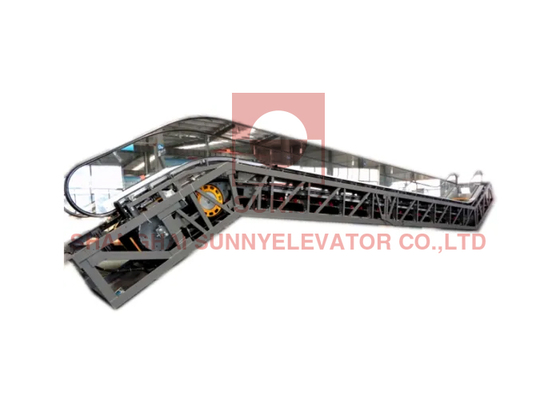

4. الهيكل: الإطار الهيكلي الذي يدعم جميع المكونات، عادة ما تكون بنية فولاذية.

5. أنظمة التحكم: تتضمن الوحدات الحديثة أجهزة تحكم ميكرومعالجة مع أجهزة استشعار السلامة وقدرات المراقبة عن بعد.

السحر يكمن في تكوين عجلة الخطوة: العجلات الأمامية متصلة بسلسلة القيادة بينما تتبع العجلات الخلفية على طول مسارات منفصلة.هذا الترتيب يحافظ على أفقية الخطوة طوال الرحلة، فقط التسطيح أو الطي في المحطات 10.

ابتكارات ومعايير السلامة

تطورت السلامة بشكل كبير منذ السلالم المتحركة الأولى. يضع ISO / TS 8103-6: 2017 معايير السلامة العالمية (GESRs) التي تغطي السلامة الهيكلية والأنظمة الكهربائية والموثوقية الميكانيكية ،الحماية من الحرائقالميزات الرئيسية للسلامة تشمل:

• الحماية ضد التراجع: يمنع التحركات الخطر إلى الوراء أثناء فقدان الطاقة 4

• موازين السرعة الزائدة: مراقبة ومراقبة سرعة الخطوة 4

• أجهزة الأمان في اللوحة: الكشف عن العقبات في نقاط الدخول/الخروج

• أزرار وقف الطوارئ: وضعت بشكل استراتيجي على طول الحواجز

• فرشاة التنورة: منع الملابس او أجزاء الجسم من الاصطدام 6

الأسئلة الشائعة
1هل أسلاك المصعد متينة؟
الحبل السلكي المصعد لديه أحكام ومتطلبات خاصة. التكوين ليس فقط للحبل السلكي والحمولة المسجلة، ولكن أيضا النظر في حجم الجر، ونتيجة لذلك،قوة الشدّة للحبل السلكي أكبر من وزن الرفععامل السلامة مزود بأكثر من أربعة أسلاك حديدية لذا لن ينكسر في نفس الوقت
2هل من الخطر انقطاع الكهرباء فجأة أثناء تشغيل المصعد؟
في حالة حدوث ذلك، سيتوقف المصعد تلقائيًا بسبب جهاز الأمان الكهربائي والميكانيكي. في حالة انقطاع التيار الكهربائي، سيتم إيقاف الفرامل الخاصة بالصعود تلقائيًا.إدارات إمدادات الكهرباء مثل انقطاع المخطط له، الإشعار المسبق يعمل أيضا.
3هل سنصاب بالأذى عندما تغلق فجأة؟
في عملية الإغلاق، إذا لمس الناس باب القاعة، سيبدأ باب المصعد تلقائيًا دون أي خطر.هذا التبديل يجعل المصعد غير قادر على الإغلاق أو حتى إعادة فتحهبالإضافة إلى ذلك، قوة الإغلاق متوفرة أيضا هنا.
4كيف يعمل المصعد؟
يتم تشغيل المصاعد بحبل أسلاك مضاد للوزن من خلال محرك الجر (المكبّر) ، مما يجعل الصعود والهبوط على قاطرة الدليل.
5هل تركيب الدرج المتحرك معقد؟
نحن نعتقد أن وظائف الدرج المتحرك ليست بالضرورة متناسبة مع تعقيد العمليةبحيث تكون المعدات أكثر دقة وكفاءة وتسمح بتشغيل أسهل وأكثر ملاءمة.
6هل لديك أي شهادات؟
نعم، ونحن نفعل مع ISO9001 / CCC / شهادات CE بالنسبة لك.
